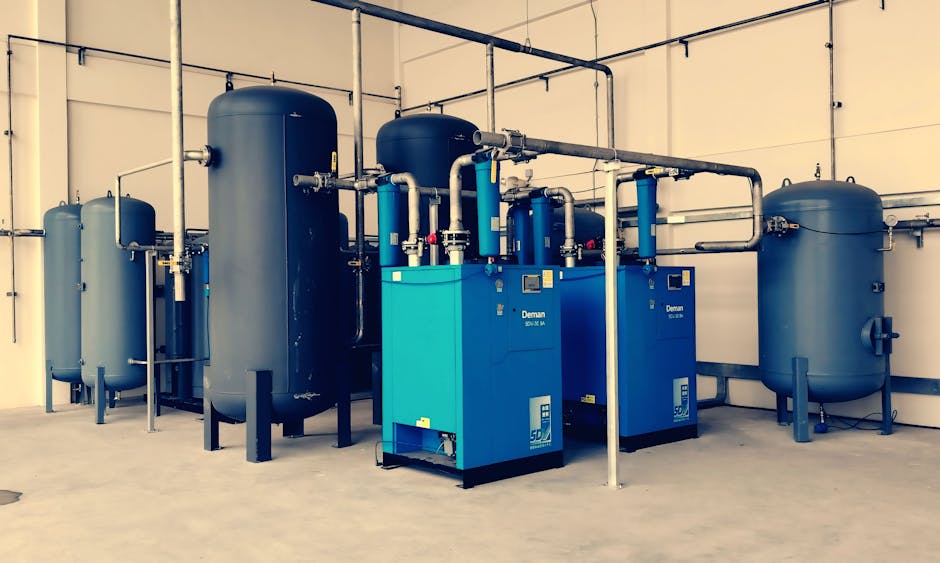

Najczęstsze błędy przy projektowaniu stacji sprężarek dotyczą doboru materiałów, średnic rurociągów, spadków i odwadniania, co prowadzi do kondensatu, korozji i strat energii. Kluczowe są poprawne wymiarowanie średnic, zapewnienie spadku rurociągu, instalacja zrzutów kondensatu, zaworów odcinających i właściwa pojemność zbiorników. Przeprowadź audyt instalacji, skalkuluj zapotrzebowanie i zastosuj standardy montażowe, by zminimalizować awarie i koszty eksploatacji.
Bezpośrednia odpowiedź: najczęstsze błędy w projektowanie stacji sprężarek to źle dobrane materiały, nieprawidłowe średnice rurociągów, brak spadków i zrzutów kondensatu oraz niewłaściwa pojemność zbiornika. Kontekst: skutki obejmują spadki ciśnień, korozję i większe koszty energii. Ten artykuł szczegółowo omawia dziesięć krytycznych pomyłek, ich wpływ oraz praktyczne sposoby uniknięcia problemów podczas projektowania instalacji sprężonego powietrza.
Najczęstsze techniczne błędy projektowe
W pierwszym zespole problemów pojawiają się decyzje materiałowe i geometryczne. Błędy te dotyczą złego wyboru rur, braków w spadkach instalacji oraz stosowania niewłaściwych trójników i łączników, co bezpośrednio wpływa na przepływ i kondensację. Skutkiem są korozyjne uszkodzenia i obniżona jakość powietrza.
1. Źle dobrane materiały
Wybór rur i kształtek wpływa na kompatybilność z bezolejowymi sprężarkami śrubowymi. Stosowanie zwykłych rur stalowych skręcanych lub spawanych w miejscach wymagających materiałów odporniejszych na korozję może skutkować zanieczyszczeniem i utratą wydajności. Dla instalacji bezolejowych warto rozważyć rury o gładkich ściankach i powłokach antykorozyjnych oraz rozwiązania zaciskowe minimalizujące obniżenie przekroju.
2. Brak odpowiedniego spadku rurociągu
Niewprowadzenie spadku głównego rurociągu (zalecany rząd wielkości ~2°) powoduje miejscowe gromadzenie kondensatu i tworzenie zastojów. Kondensat bez odpływu zwiększa ryzyko korozji i zapychania filtrów i osuszaczy, co obniża jakość powietrza i zwiększa koszty serwisu. Zapewnienie ciągłego odprowadzenia wilgoci to prosta, ale kluczowa praktyka projektowa.
3. Użycie zwykłych trójników przy pionowych odgałęzieniach
Zwykłe trójniki tworzą pułapki kondensatu w miejscach pionowych odejść, prowadząc do korozji i niekontrolowanego wydzielania wody do procesów produkcyjnych. Zastosowanie trójników typu hybrydowego lub kształtek z odpływem redukuje gromadzenie wilgoci i wydłuża żywotność elementów filtracyjnych.
Problemy z przepływem, ciśnieniem i złączami
Błędy w zakresie średnic przewodów i łączników skutkują nadmiernymi spadkami ciśnienia oraz wyższym zużyciem energii sprężarek. Te zagadnienia dotykają zarówno linii głównej, jak i odgałęzień do odbiorników, szczególnie przy pracy wielopunktowej.
4. Zbyt wąskie rury i przewężenia
Projektowanie z przewężeniami powoduje większe opory przepływu i miejscowe spadki ciśnienia, co zwiększa zużycie energii i obniża wydajność narzędzi pneumatycznych. Szczególną uwagę zwróć na odcinki przy wejściach do maszyn i długie gałęzie; tam powiększenie przekroju często przynosi wymierne oszczędności energetyczne.
5. Stosowanie łączników z przewężeniami
Łączniki, które redukują średnicę wewnętrzną przewodu, są źródłem strat przepływu. Fragmenty instalacji z przewężeniami generują turbulentny przepływ, zwiększając opory i powodując niestabilność ciśnienia, co przekłada się na gorszą pracę urządzeń końcowych i wyższe rachunki za energię.
6. Projektowanie „otwartych” instalacji bez strefowania
Brak podziału instalacji na strefy skutkuje wahaniami ciśnienia przy równoczesnym podłączeniu wielu odbiorników. Projektowanie sektoryzacji i zastosowanie zaworów sterujących minimalizuje fluktuacje i poprawia stabilność dostaw sprężonego powietrza do krytycznych punktów procesu.
Problemy eksploatacyjne i elementy utrzymania ruchu
Niektóre błędy ujawniają się dopiero w eksploatacji: brak zrzutu kondensatu, brak zaworów odcinających, niewłaściwa pojemność zbiorników oraz błędna ocena wydajności urządzeń. Te zaniedbania zwiększają częstotliwość awarii i koszty obsługi.
7. Brak zrzutu kondensatu w kluczowych miejscach
Jeżeli instalacja nie przewiduje automatycznych zrzutów kondensatu w osuszaczach, filtrach i najniższych punktach rurociągu, wilgoć będzie kumulować się w elementach filtracyjnych i instalacji, prowadząc do korozji i degradacji jakości powietrza. Automatyczne i ręczne zawory spustowe w strategicznych punktach to konieczność.
8. Brak zaworów odcinających i by-passów
Brak zaworów odcinających utrudnia serwis i wymianę komponentów bez przerywania pracy całej instalacji. Zawory by-pass pozwalają na naprawy i testy bez zatrzymywania produkcji; ich brak zwiększa ryzyko długich przestojów i kosztownych interwencji.
9. Niedoszacowanie lub przeszacowanie wydajności sprężarki
Błędna ocena wymaganego przepływu prowadzi do dwóch skrajnych problemów: zbyt mała sprężarka powoduje spadki ciśnienia i problemy produkcyjne, za duża — generuje wyższe koszty inwestycji i niższą efektywność przy niskim obciążeniu. Dokładny bilans zapotrzebowania powietrza i profil obciążenia jest kluczowy.
10. Nieprawidłowa pojemność zbiornika
Zbyt mały zbiornik powoduje częste cykle włączania i wyłączania sprężarki, co skraca jej żywotność i podnosi koszty serwisowe. Zbyt duży może znaczyć niepotrzebny koszt inwestycyjny i zajęcie przestrzeni. Optymalny dobór pojemności uwzględnia profil obciążenia i wymagania dotyczące stabilności ciśnienia.
| Błąd | Skutek | Proste rozwiązanie |
|---|---|---|
| zbyt wąskie rury | spadki ciśnienia, większe zużycie energii | dobór większego przekroju i ograniczenie łączników |
| brak spadku rurociągu | gromadzenie kondensatu | projekt spadku ~2° i punkty spustowe |
| brak zaworów odcinających | utrudniony serwis, przestoje | montaż zaworów by-pass i odcięć serwisowych |
Checklist projektanta i najlepsze praktyki
Przy projektowaniu stacji sprężarek zastosuj sprawdzoną listę kryteriów: właściwy dobór materiałów, zasadniczy spadek rurociągu, odpowiednia średnica przewodów, system odwadniania oraz właściwy dobór pojemności zbiorników i zaworów. Testy przepływu i walidacja projektu minimalizują ryzyko awarii.
- Oszacowanie zapotrzebowania: przeprowadź bilans l/min i profile obciążenia przed doborem urządzeń
- Dobór przekrojów: unikaj przewężeń i stosuj rury o gładkich ściankach
- System odwadniania: zaprojektuj spadki i automatyczne zrzuty kondensatu
- Serwisowalność: planuj zawory odcinające, by-passy i dostęp serwisowy
- Testy powykonawcze: przeprowadź pomiary spadków ciśnienia i audyt jakości powietrza
Checklist ułatwia skoordynowanie projektu z działem utrzymania ruchu i dostawcą sprężarek. Warto wprowadzić dokumentację powykonawczą z pomiarami i instrukcją eksploatacji.
Najczęściej zadawane pytania
Jakie rury są najlepsze dla instalacji bezolejowych?
W instalacjach bezolejowych zalecaj rury o gładkiej wewnętrznej powierzchni i powłokach antykorozyjnych, np. stal nierdzewna lub powlekane rury stalowe z połączeniami zaciskowymi. Unikaj skręcanych połączeń tam, gdzie przepływ i szczelność są krytyczne. Dobór materiału zależy też od temperatury i agresywności środowiska pracy.
Jaki spadek rurociągu zastosować, by uniknąć kondensatu?
Standardowo projektuj spadek głównej magistrali rzędu ~2° w kierunku punktów odwadniających. W praktyce ważny jest jednolity kierunek spadku i odpowiednio rozmieszczone automatyczne zawory spustowe, szczególnie przy długościach ponad kilkudziesięciu metrów.
Czy zawory by-pass są konieczne?
Tak — zawory by-pass i odcinające umożliwiają przeprowadzanie serwisu bez zatrzymywania całości systemu. Projektując stację, uwzględnij punkty odcięcia przy sprężarkach, osuszaczach i głównych gałęziach, co skróci czas wymiany modułów i ograniczy przestoje produkcyjne.
Jak dobrać pojemność zbiornika?
Dobór pojemności opieraj na profilu obciążenia: częstotliwość cykli sprężarki, dopuszczalne wahania ciśnienia i moc urządzeń. Zbyt mały zbiornik generuje częste załączania; zbyt duży to niepotrzebny koszt. W praktyce stosuje się analizę cykli i symulacje, by określić optymalną pojemność.
Jakie testy wykonać po montażu instalacji?
Przeprowadź testy szczelności, pomiary spadków ciśnienia przy różnych obciążeniach oraz kontrolę jakości powietrza (wilgotność, olej). Dodatkowo zweryfikuj działanie automatycznych spustów kondensatu i poprawność działania zaworów by-pass. Wyniki dokumentuj w protokole odbioru.
Jakie są koszty wynikające z błędów projektowych?
Koszty obejmują wyższe zużycie energii (spadki ciśnienia), częstsze naprawy filtrów i osuszaczy, awarie urządzeń oraz potencjalne przestoje produkcyjne. W skali roku koszty te mogą przewyższyć inwestycję w lepsze materiały i poprawne wykonanie instalacji, dlatego opłaca się zainwestować w solidny projekt.
Źródła:
pneumatykanet.pl, sprezarki-techem.com.pl, air-com.pl, pneumatik.pl
